無線LAN評価モジュール＋SHT11温湿度センサーによる環境モニターの試験的な運用

• 特別なプログラムを用意しなくても、Webブラウザで温度と湿度を確認することができます。

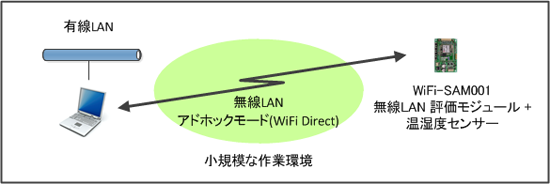

• 無線LANが利用できるPCさえあれば、アクセスポイントを別途用意する必要はありません。

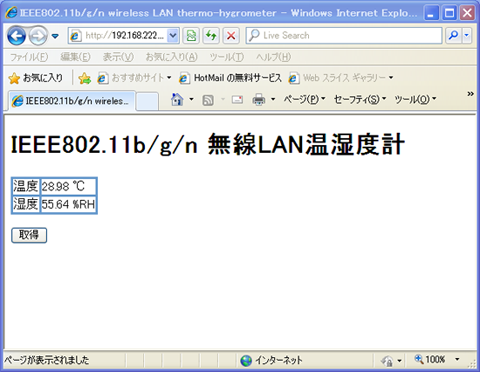

Webブラウザを用いた温湿度の表示例

市販品のケースに仮組した様子

※ 無線LAN評価モジュールには、単純なWebサーバー機能のサンプルプログラムが実装されています。

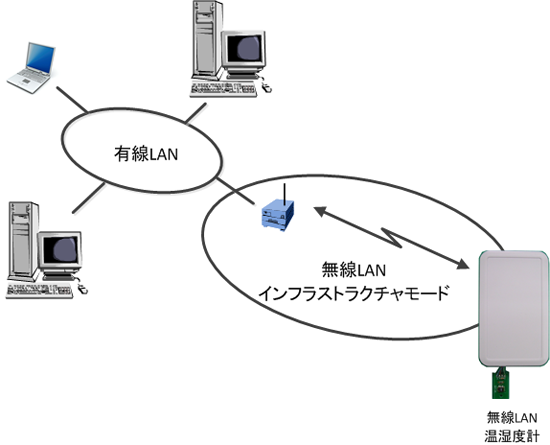

エスエーエム社内における環境モニターの試験的な運用

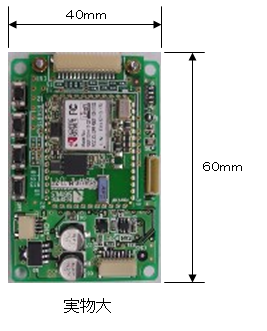

WiFi-SAM001 無線LAN評価モジュール

WiFi-SAM001 基本仕様

無線LANユニット
無線LAN規格	IEEE802.11b/g/n
周波数帯	2.4GHz
通信プロトコル	TCP、UDP
セキュリティ	WPA/WPA2-PSK、WEP
	WEP（アドホックモード）
インターフェース	SPI

マスターユニット
MPU	TI製MSP430F5418
I/O	16bitディジタル入力、4bitディジタル出力
外部インターフェース	1チャネル SPI
	1チャネル UART(TTL信号レベル)
その他	4bitディップスイッチ、4プッシュスイッチ、2色LED、電源電圧監視機能

電源	+5V、通常時160mA、最大時290mA
動作環境	-20℃〜85℃
