NU-C型
コンセントカバータイプ / 500VA〜1.5KVA
NU型にカバーを施したタイプ
特徴
- ▸スリムタイプ「NUシリーズ」にステンレスカバーで覆いました。
- ▸入出力はケーブル仕様にも変更可能です。
用途
コンセント接続機器（ステンレスカバー付）
3Pコンセント接続用途
基本仕様
| 型式 | 容量 VA |
外形寸法 mm | 取付寸法 mm | 入力 ケーブル m |
出力 コンセント 個 |
重量 kg |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | D | H | h | a | b | d | |||||
| NU-C-500 | 500 | 120 | 175 | 135 | 30 | 120 | 80 | φ5.5 | 2 | 4 | 7.5 |
| NU-C-750 | 750 | 125 | 185 | 145 | 30 | 130 | 86 | φ5.5 | 2 | 4 | 8.5 |
| NU-C-1K | 1K | 145 | 205 | 160 | 30 | 150 | 94 | φ5.5 | 2 | 6※ | 11.4 |
| NU-C-1.5K | 1.5K | 150 | 215 | 165 | 30 | 160 | 104 | φ6.5 | 2 | 6※ | 14.0 |
※ 標準タイプは、コンセント数が最大6個ですが、ご要望に応じて8個まで増設が可能です。但し、外形寸法が大きくなる場合があります。詳細は、お問い合わせの上ご確認ください。
※ 品質改善などのため、仕様は予告なしに変更されることがあります。
備考
- ※ 品質改善などの為、仕様は予告なしに変更されることがあります。
- ※ 出力コンセントの数量は標準です。最大1〜2個の追加が可能です。
- ※ 出力：3Pコンセント。
- ※ 注：出力側ライン間にアクロスザラインコンデンサを使用しています。
- ※ ケース内にNUタイプのトランス収容。

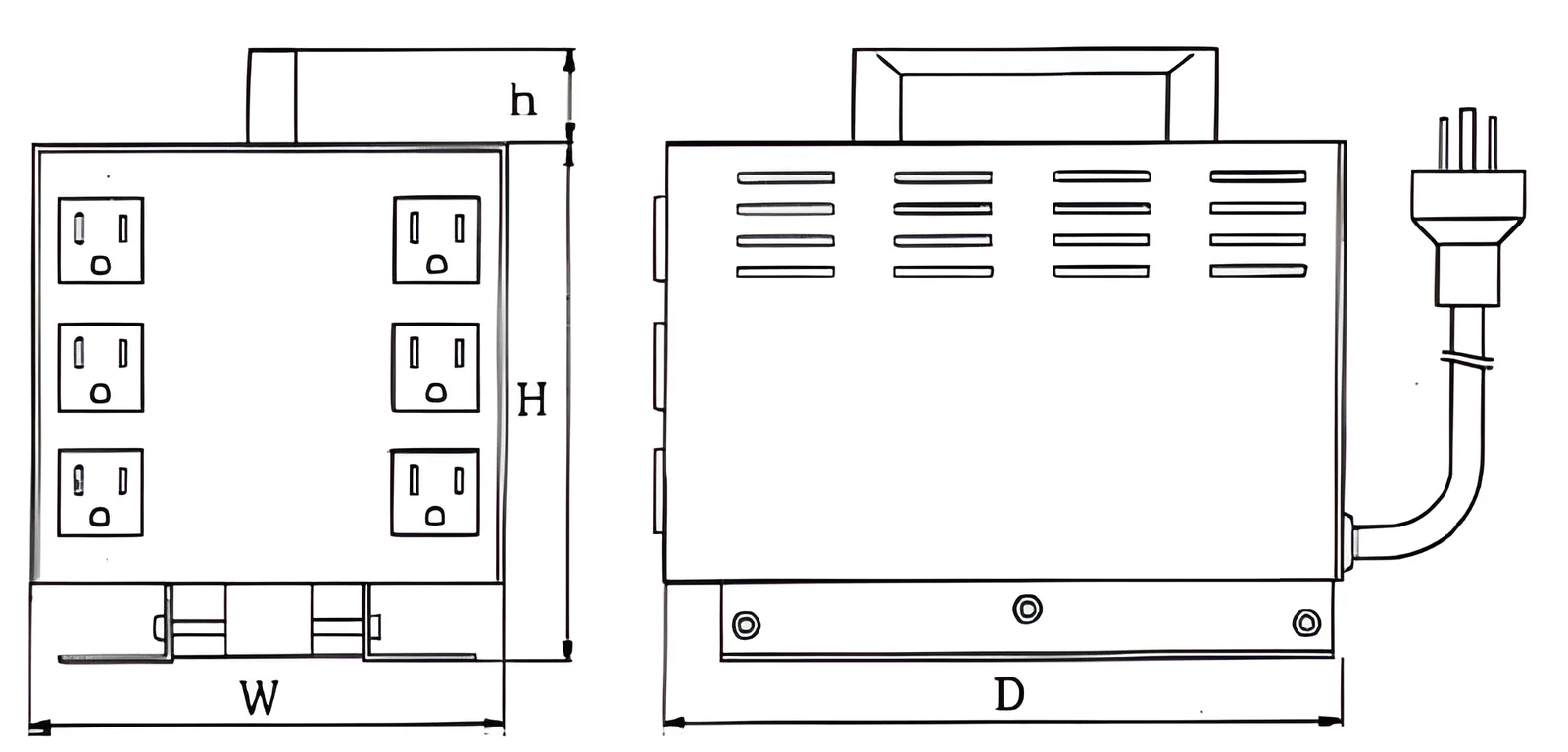

外形寸法図

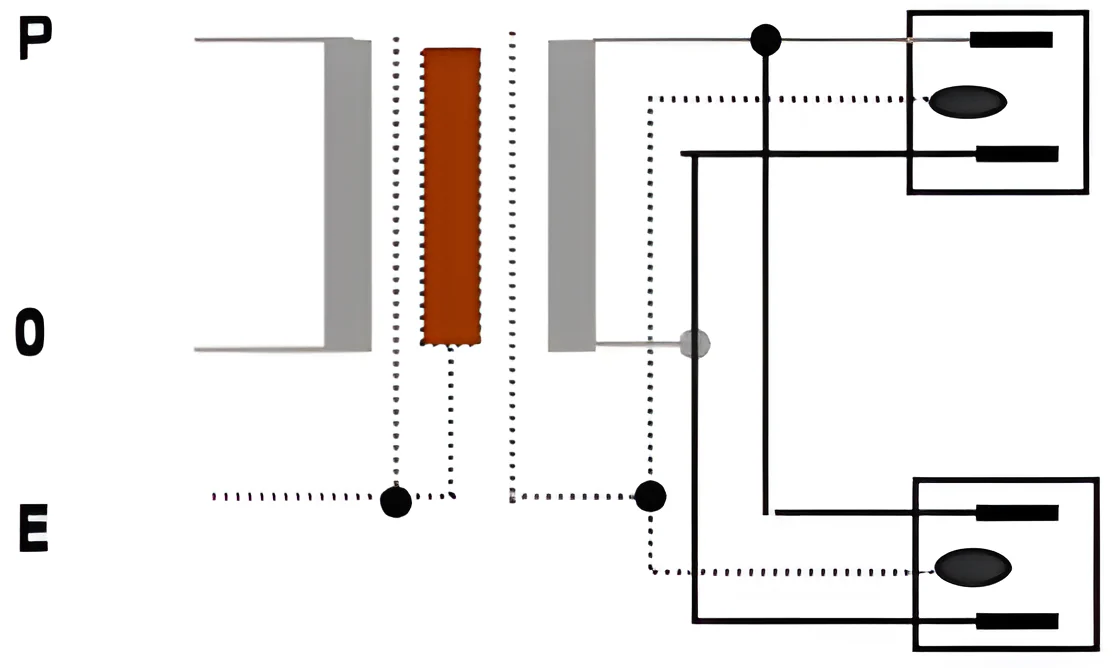

結線図
出力：3Pコンセント
