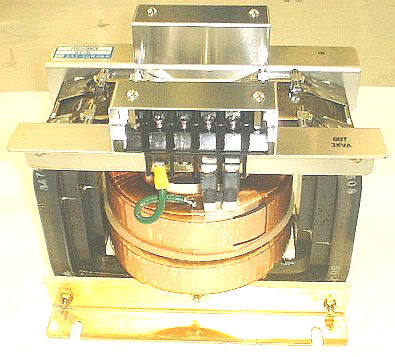

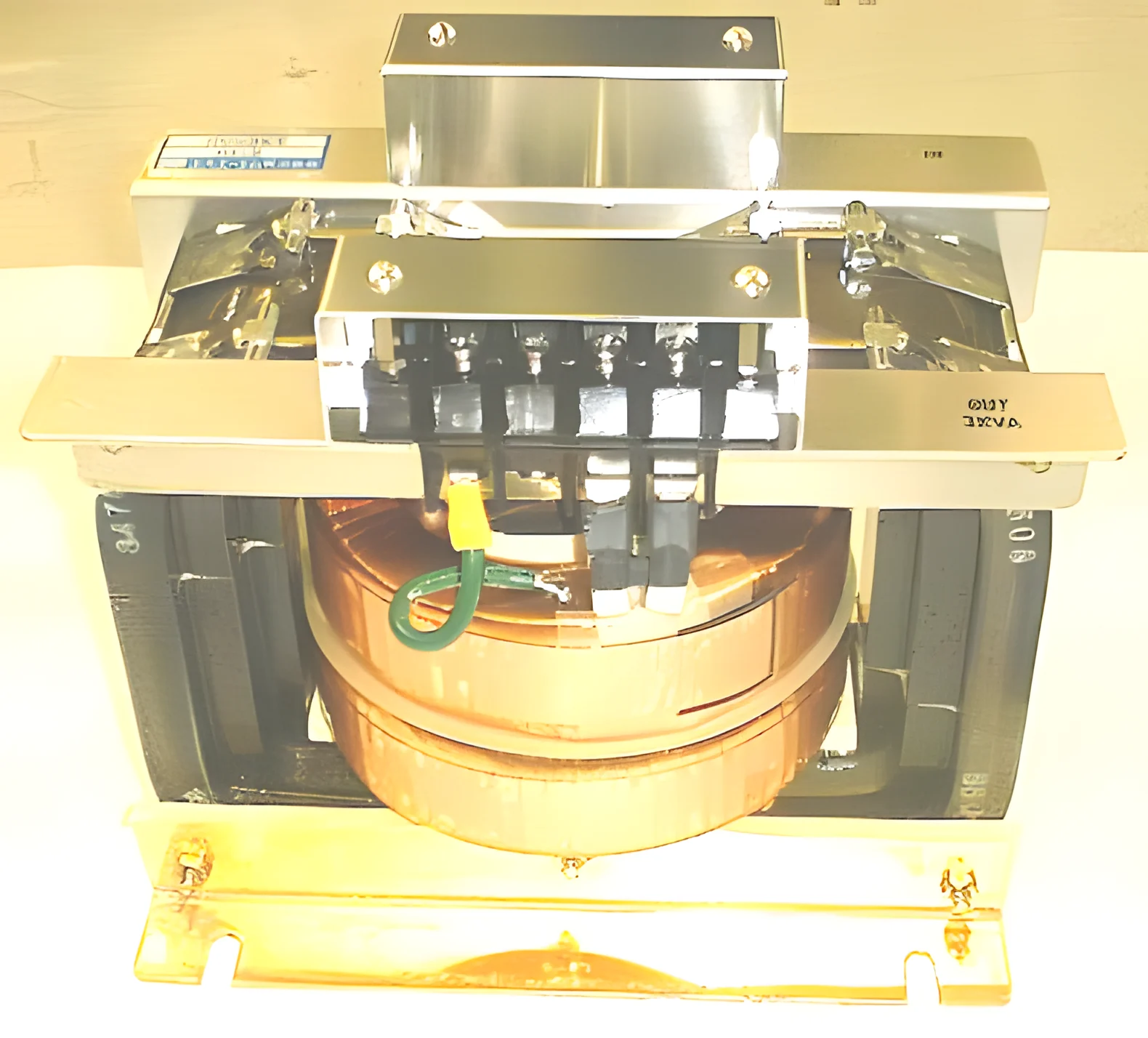

NU型 本体
特徴
- コモンモードノイズ減衰比 −120dB を誇ります。
- 独自の階段状カットコアにより、業界トップクラスの小型・軽量化を実現。
- 高効率 96.2%(500VA)。
用途
- 産業機器
- 半導体製造関連装置
- 電源ラインの保護
- 計測機器・計測システム
- 制御盤
- 生産ライン・システム
- 医療機器
- マイコン応用システム
- 通信システム・製造装置
基本仕様

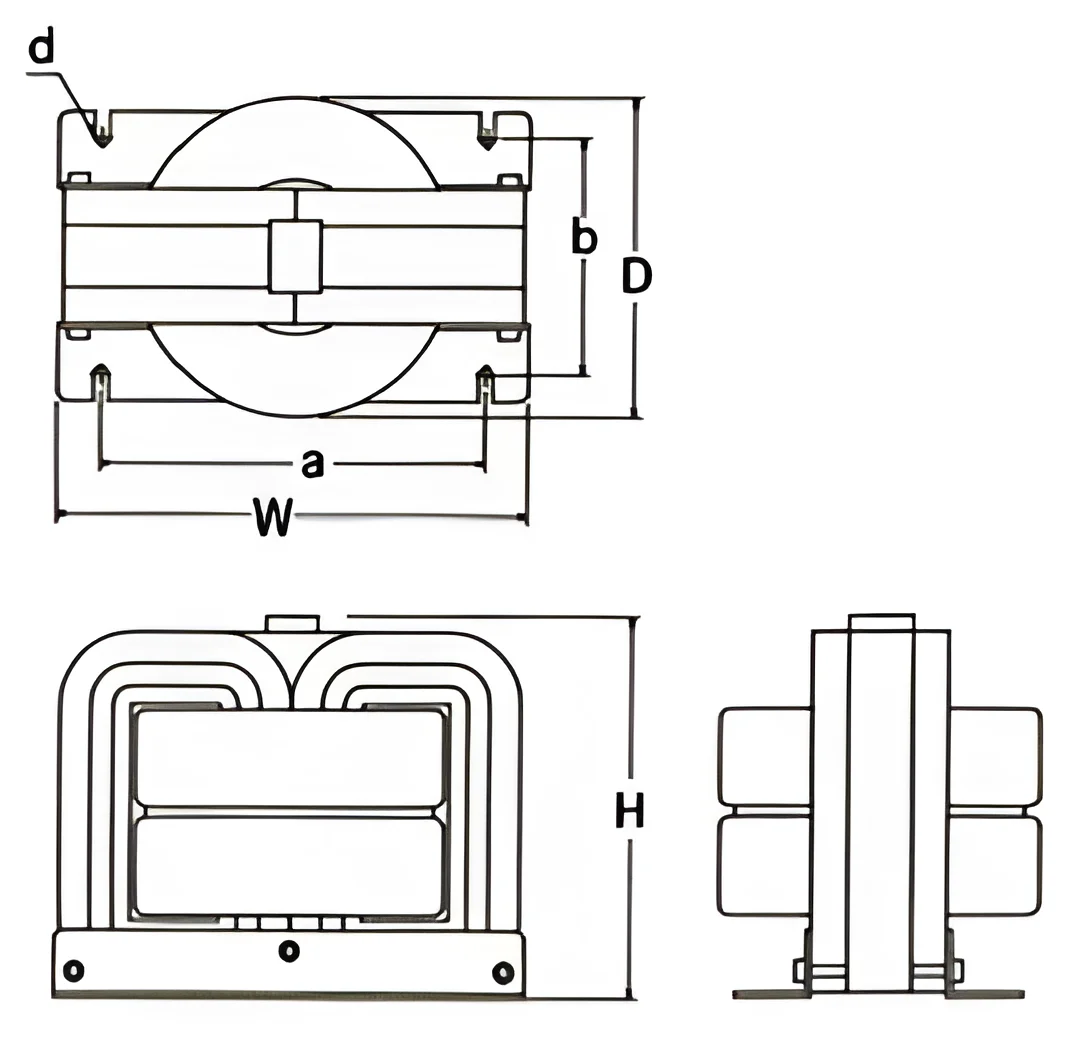

| 型式 | 容量 VA | 外形寸法 mm | 取付寸法 mm | 重量 kg | ||||
|---|---|---|---|---|---|---|---|---|
| W | D | H | a | b | d | |||
| NU-100 | 100 | 120 | 85 | 104 | 90 | 66 | φ4.5 | 3.2 |
| NU-200 | 200 | 120 | 85 | 104 | 90 | 66 | φ4.5 | 3.2 |
| NU-300 | 300 | 140 | 95 | 120 | 114 | 74 | φ4.5 | 4.6 |
| NU-500 | 500 | 155 | 105 | 130 | 120 | 80 | φ5.5 | 6.0 |
| NU-750 | 750 | 165 | 110 | 140 | 130 | 86 | φ5.5 | 7.0 |
| NU-1K | 1K | 185 | 130 | 155 | 150 | 94 | φ5.5 | 9.4 |
| NU-1.5K | 1.5K | 195 | 135 | 160 | 160 | 104 | φ6.5 | 12.0 |
| NU-2K | 2K | 220 | 145 | 175 | 170 | 110 | φ6.5 | 16.0 |
| NU-3K | 3K | 250 | 160 | 190 | 200 | 130 | φ8.5 | 22.8 |
| NU-4K | 4K | 270 | 170 | 210 | 210 | 130 | φ8.5 | 25.8 |
| NU-5K | 5K | 290 | 190 | 230 | 220 | 140 | φ8.5 | 33.6 |
| NU-7.5K | 7.5K | 220 | 250 | 270 | 190 | 190 | φ10.5 | 48 |
| NU-10K | 10K | 265 | 250 | 350 | 220 | 180 | φ10.5 | 68 |
| NU-15K | 15K | 310 | 300 | 385 | 220 | 225 | φ13 | 91 |
| NU-20K | 20K | 370 | 310 | 415 | 320 | 210 | φ13 | 125 |
| NU-25K | 25K | 390 | 340 | 415 | 340 | 240 | φ13 | 145 |
| NU-30K | 30K | 410 | 360 | 420 | 350 | 290 | φ17 | 170 |
| NU-40K | 40K | 430 | 410 | 420 | 350 | 290 | φ17 | 175 |
| NU-50K | 50K | 480 | 500 | 500 | 400 | 370 | φ17 | 220 |
※ 詳細な仕様につきましては、お問い合わせください。
図面・特性
図を押すと大きく表示します。
備考
- 品質改善などの為、仕様は予告なしに変更されることがあります。

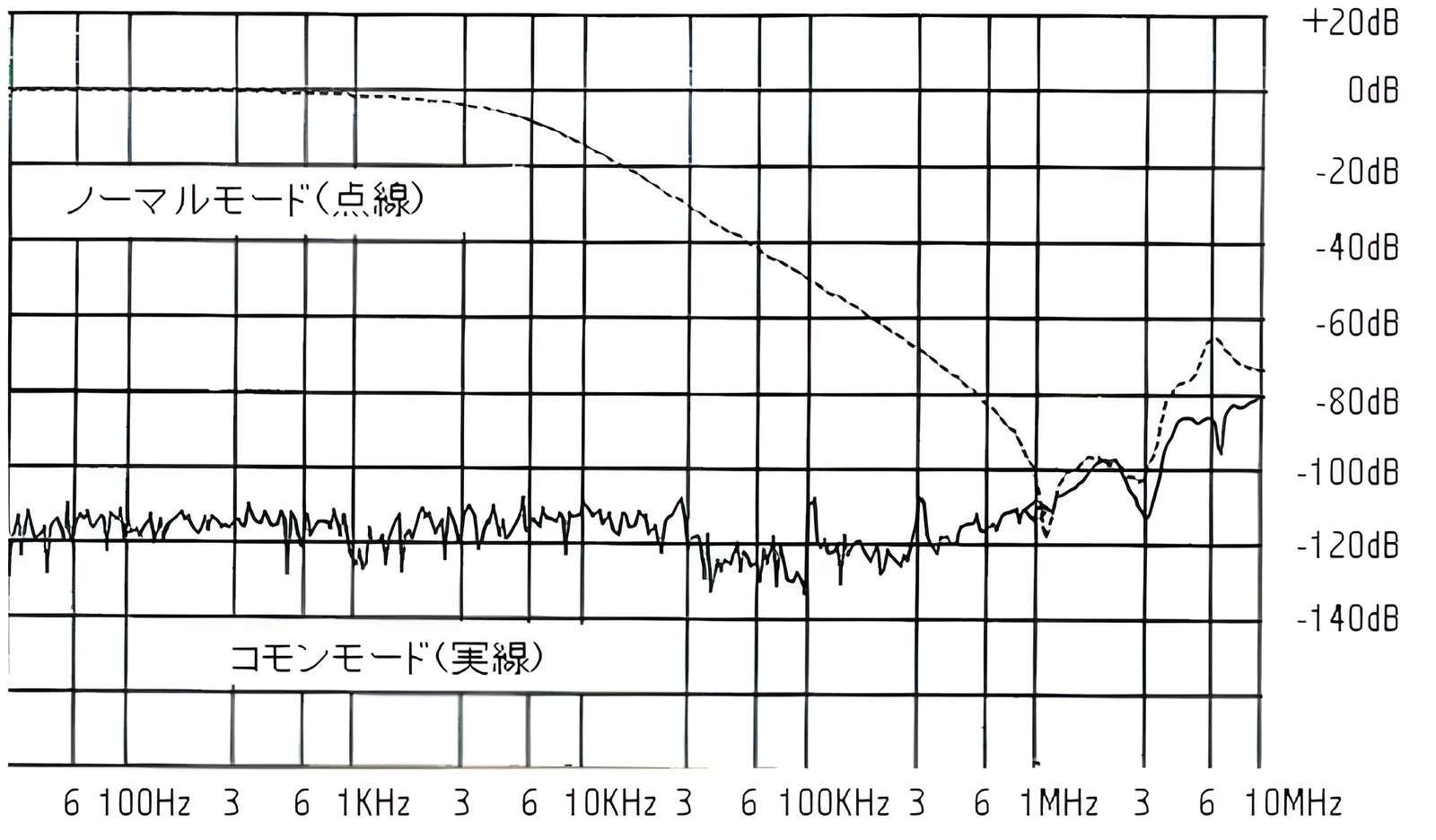

- コモンモード減衰特性はDCから1MHzの広帯域でおよそ −120dB を達成。
- 業界トップクラスの軽量・小型トランス。1KVAで9.4kg。
- 随所に特許実願意匠登録を盛り込んだ設計・製作品です。
- ケース収容のNUDタイプ、カバーを施したNU-Cタイプもございます。
