NUCB型
特徴
- 当社「ノイズゼロトランス」シリーズで、最もコンパクトなタイプです。
- プリント基板小型機器・設備等にもご利用頂けます。
- 小型シートコア採用。
用途
- プリント基板小型機器
- 小型設備機器
基本仕様
| 型式 | 容量 VA | 外形寸法 mm | 取付寸法 mm | 重量 kg | |||||
|---|---|---|---|---|---|---|---|---|---|
| W1 | W2 | D | H | a | b | d | |||
| NUCB-4 | 4 | 63 | 42 | 42 | 37 | 52 | --- | 3.2×5.2 | 0.2 |
| NUCB-7 | 7 | 69 | 50 | 50 | 44 | 60 | --- | 4.5×6.5 | 0.3 |
| NUCB-10 | 10 | 80 | 55 | 56 | 49 | 69 | --- | 4.5×6.5 | 0.4 |
| NUCB-15 | 15 | 83 | 58 | 60 | 51 | 72 | --- | 4.5×6.5 | 0.5 |
| NUCB-20 | 20 | 86 | 62 | 68 | 54 | 75 | --- | 4.5×6.5 | 0.8 |
| NUCB-35 | 35 | 92 | 68 | 72 | 59 | 81 | --- | 4.5×6.5 | 1.0 |
※ 詳細な仕様につきましては、お問い合わせください。

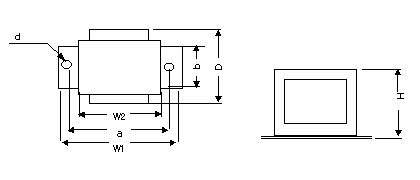

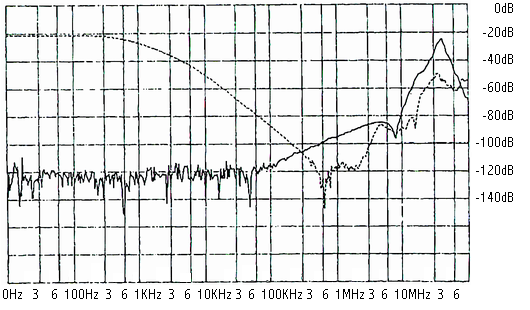

図面・特性
図を押すと大きく表示します。
備考
- 品質改善などの為、仕様は予告なしに変更されることがあります。
- W1寸法は固定金具を含む寸法、W2寸法は本体寸法です。
